知道工控机主板上的接口干啥用不？
德航智能小编和大家一起认识下工控机主板的各个接口，有时候有些客户只看成品外观的接口能不能满足他的需求，有些产品之接了一部分，其实主板上还是有些接口没用的，需要用的时候就可以接出来。小白自己组装家用电脑的也可以看看哪些接口是干啥用的，这样自己装机就不废力了。下面是一块ATX主板，大家来认识下接口用处。

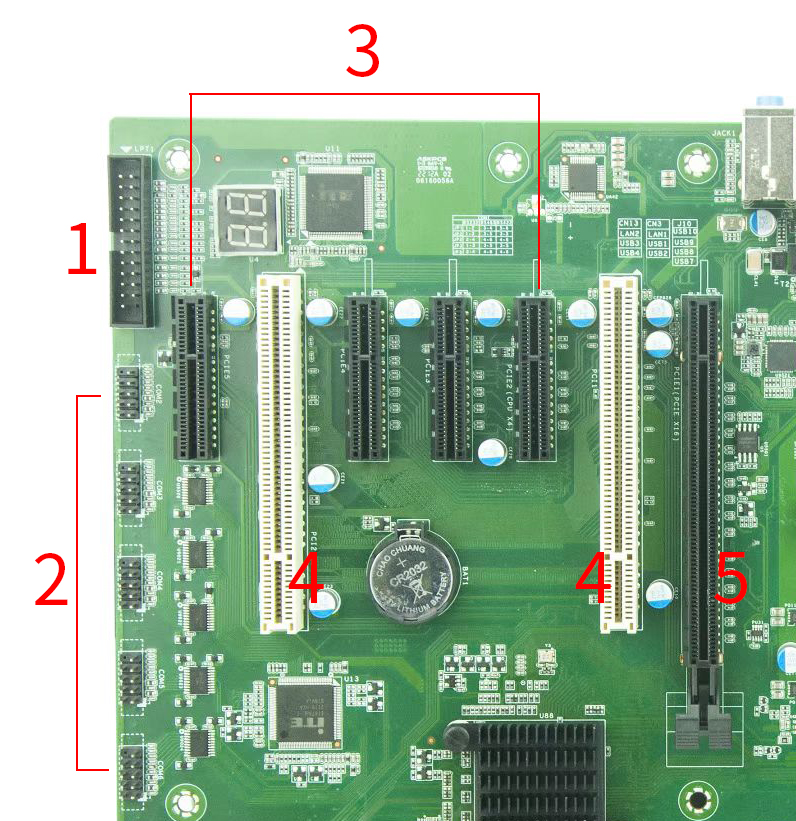

1、LPT接口（板内插针）：LPT是用于使用打印机或其它设备的。大多数计算机都有一个或两个LPT，通常称为LPT1和LPT2，有些计算机支持三个LPT，称为LPT3，但无论它们有几个，名字如何，LPT1是默认的LPT。当用户需要增加新的设备时，加入一个并行口适配器即可。LPT不仅能用于输出，它也可以用于输入。LPT并口是一种增强了的双向并行传输接口，在USB接口出现以前是扫描仪、打印机最常用的接口。设备容易安装及使用，但是速度比较慢。
2、COM接口（板内插针）：COM接口是串口，这是任何主板的标配接口，用与RS232\485串口通讯使用，遵循MODBUS通讯协办议，一般家庭使用不到这个接口，都是工业自动化控制上使用电脑串口(COM1)进行RS232或485和仪表通讯采集数据。
3、PCIe x4扩展槽：同样是在PCI-E x16插槽的基础上，以减少数据针脚的方式实现，主要用于PCI-E SSD，或者是通过PCI-E转接卡安装M.2 SSD等方面。PCI-E x4插槽通常由主板芯片扩展而来，不过随着CPU内部PCI-E通道数的增多，现在有部分高端主板可以开始提供直连CPU的PCI-E x4插槽，用于安装PCI-E SSD在理论上可以提供更好的性能，例如4K QD性能相比使用主板芯片的PCI-E x4插槽时会有一定的提升。
4、PCI扩展槽:PCI插槽是基于PCI局部总线元件扩展接口的扩展插槽。其颜色一般为乳白色，位于主板上AGP插槽的下方，ISA插槽的上方。其位宽为32位或64位，工作频率为33MHz,最大数据传输率为133MB/sec(32位)和266MB/sec(64位)。可插接声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。PCI插槽是主板的主要扩展插槽，通过插接不同的扩展卡可以获得电脑能实现的几乎所有功能，是名副其实的“万用”扩展插槽。
5、PCLEX16扩展槽:PCI-E x16插槽全长89mm，拥有164根针脚，分为前后两组，位于前面较短的插槽有22根针脚，主要用于供电，后面一组较长的插槽142根，主要用于数据传输。这样设计让PCI-E x16插槽拥有了极佳的兼容性，可以向下兼容x1/x4/x8级别的设备，再加上其16通道所带来的高带宽，因此PCI-E x16插槽可以说是PCI-E插槽在消费级领域中的完全体，其多数用于安装数据吞吐量很大的产品，如显卡以及RAID阵列卡等。

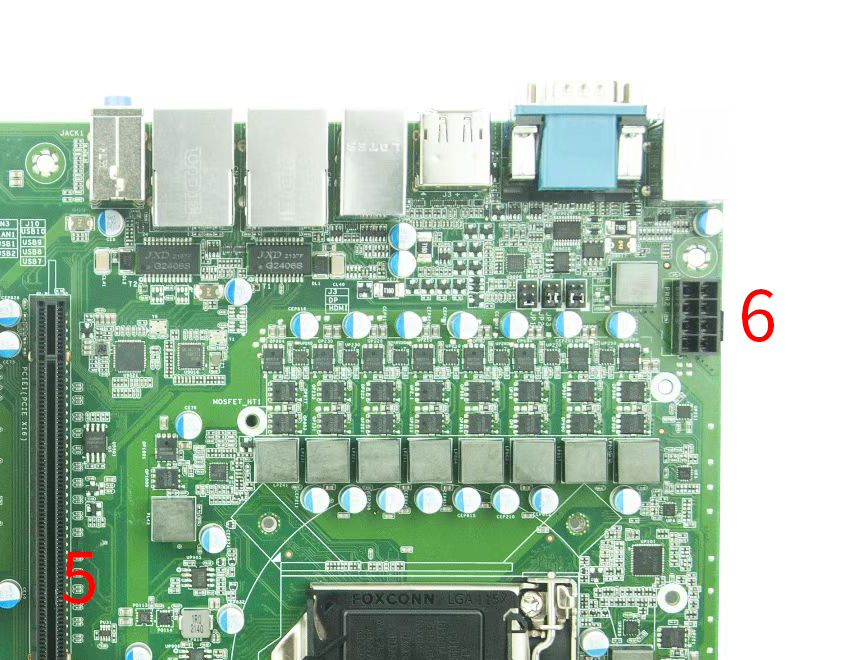

6、ATX 8PIN供电接口：CPU专用的供电接口。

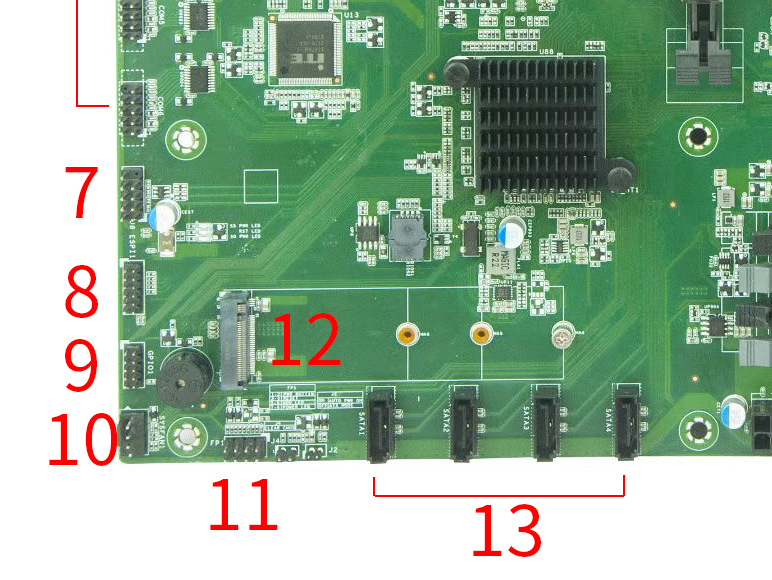

7、USB（板内插针）：USB，是英文Universal Serial Bus（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。
8、ESPI接口：eSPI总线全面兼容LPC总线的作用和功能外，eSPI总线还把OOB（out of band）的SMBUS和SideBand的GPIO都转化给可以在eSPI Bus上传递的In Band Message，除此以外，还可以和chipset实时共享flash。eSPI BUS与Chipset的连接。
9、GPIO（板内插针）：是用于和硬件进行数据交互；gpio是“General Purpose I/O Ports”的简写，是通用输入输出端口的意思，其接脚可以供使用者由程控自由使用，可以通过接口输出高低电平或者读出引脚的状态是高电平还是低电平。
10、SYS FAN：系统风扇接口，也就是机箱风扇。
11、F-Panel接口：Front Panel的缩写，接到前面板的接口。
12、sata接口：用来和sata硬盘传输数据的接口，也可以给光驱用，只不过现在很少有人用光驱了。
13、M.2接口 给M.2硬盘用的，基本上都是固态。M.2的宽度基本是一样的，区别在长度不同。目前主流有2242、2260、2280，分别是四厘米、六厘米、八厘米。M.2固态有SATA和NVME两种协议，用NVME才是最快的。

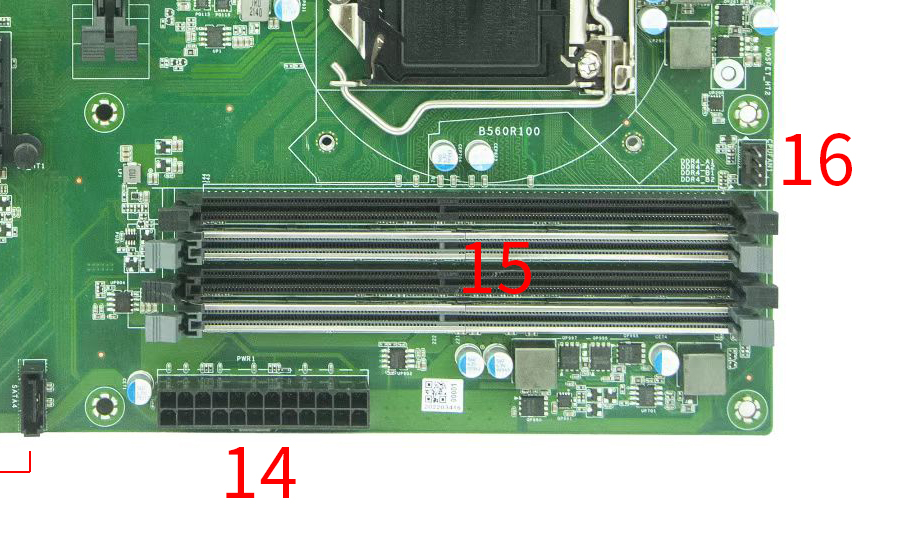

14、ATX 24pin接口，用来给主板供电。
15、DDR4运行内存插槽。
16、CPU FAN：CPU散热器模组上风扇供电接口。
